Outdoor-Ladestationen im Freizeitpark sind technische Außenanlagen, die nach VDE 0100-410 und den geltenden IP-Schutzklassen installiert werden müssen. Wer eine Ladestation im Freizeitpark outdoor installieren will, steht vor konkreten Pflichten: Ab 4,2 kW Anschlussleistung ist eine Anmeldung beim Netzbetreiber Pflicht, bei über 11 kW oft auch eine Genehmigung. Dazu kommen Anforderungen an Wetterschutz, Verkabelung und Fundamentbau, die im Außenbereich eines Freizeitparks deutlich strenger sind als bei einer Wandmontage in der Tiefgarage. Dieser Leitfaden zeigt Ihnen, worauf es wirklich ankommt.
Welche Standortfaktoren sind beim Outdoor-Installieren im Freizeitpark zu beachten?
Der Standort entscheidet über Lebensdauer und Wartungsaufwand einer Außenladestation. Ein schlecht gewählter Platz kann selbst eine technisch einwandfreie Station innerhalb weniger Saisons beschädigen.
Folgende Kriterien sind bei der Standortwahl maßgeblich:
- Überdachung oder natürlicher Schutz: Schattige, überdachte Plätze reduzieren UV-Belastung und Regeneinwirkung erheblich. Ein geneigtes Schutzdach mit mindestens 20 cm Überstand verlängert die Lebensdauer der Station nachweislich.
- Kein direkter Wasserfluss: Tropflinien von Dachkanten, Regenrinnen oder Hanglagen führen zu Dauerfeuchte am Gehäuse. Wählen Sie Positionen, die seitlich vom Wasserfluss liegen.
- Montagehöhe: Bei freistehenden Säulen empfiehlt sich eine Sockelhöhe von mindestens 10 cm über dem Bodenniveau, um Schneeansammlung und stehendes Wasser vom Gehäuse fernzuhalten.
- Besucherfluss und Stolperfallen: Kabel und Anschlussleitungen müssen so verlegt werden, dass Besucher nicht darüber stolpern. Bodenkanäle oder Kabelbrücken sind bei stark frequentierten Wegen Pflicht.
- Zugänglichkeit für Wartung: Die Station muss für Techniker erreichbar sein, ohne Absperrungen oder Betriebsunterbrechungen zu erfordern.
- Fundamentanforderungen: Freistehende Ladesäulen brauchen ein Betonfundament. Ein grundlegender Betonfundamentplan und eine flexible Kabelführung sollten von Anfang an eingeplant werden.
Profi-Tipp: Planen Sie den Standort gemeinsam mit dem Elektriker und dem Parkmanager. Wer nur die Technik kennt, übersieht oft Besucherströme. Wer nur den Betrieb kennt, unterschätzt elektrische Mindestabstände.
Zooanlagen und Erlebnisparks haben häufig stark befestigte Wege mit wenig Spielraum für Kabelkanäle. Prüfen Sie frühzeitig, ob Erdarbeiten möglich sind oder ob eine Wandmontage an einem nahen Gebäude die bessere Wahl ist.
Welche technischen Anforderungen erfüllen Outdoor-Ladestationen für den Freizeitparkbetrieb?
Für Außeninstallationen gilt eine Mindest-Schutzklasse von IP54, bei exponierten Standorten wird IP65 oder höher empfohlen. IP54 schützt vor Staubablagerungen und Spritzwasser aus allen Richtungen. IP65 schützt zusätzlich vor Strahlwasser, was bei Freizeitparks mit Reinigungsarbeiten per Schlauch relevant ist.
| Merkmal | Mindestanforderung | Empfehlung für Freizeitparks |
|---|---|---|
| Schutzklasse Gehäuse | IP54 | IP65 oder höher |
| Kabelverlegung Tiefe | 60 cm | 80 cm mit Schutzrohr |
| Fehlerstromschutz | FI-Schalter Typ A | FI-Schalter Typ B bei DC-Laden |
| Kabeltyp | NYY-J | NYY-J mit UV-Mantel |
| Anmeldung Netzbetreiber | ab 4,2 kW | immer, auch unter 4,2 kW empfohlen |
Kabel müssen frost-, UV- und mechanisch geschützt verlegt werden, in der Regel in einer Tiefe von 60–80 cm unter der Erde in einem Schutzrohr. Das ist kein optionaler Komfort, sondern Voraussetzung für eine normkonforme Abnahme.
Die VDE 0100-410 Norm setzt exakte Anforderungen an Fehlerstromschutz und Leitungsdimensionierung bei elektrischen Außeninstallationen. Wer diese Norm nicht einhält, riskiert nicht nur die Abnahme, sondern auch den Versicherungsschutz im Schadensfall.
Fest verdrahtete Systeme sind bei Dauerinstallationen im Freizeitpark die zuverlässigere Wahl. Steckbare Systeme bieten mehr Flexibilität beim Umzug, sind aber anfälliger für Kontaktkorrosion im Außenbereich. Bei Anschlussleistungen über 11 kW entstehen laut Netzbetreibervorgaben Zusatzkosten von 300–800 € für Kapazitätserweiterungen im Schaltschrank.
Profi-Tipp: Bestellen Sie die Ladestation erst, nachdem der Netzbetreiber die Anmeldung bestätigt hat. Lieferzeiten von vier bis acht Wochen sind üblich. Wer zu früh bestellt, wartet mit der Hardware auf die Genehmigung.

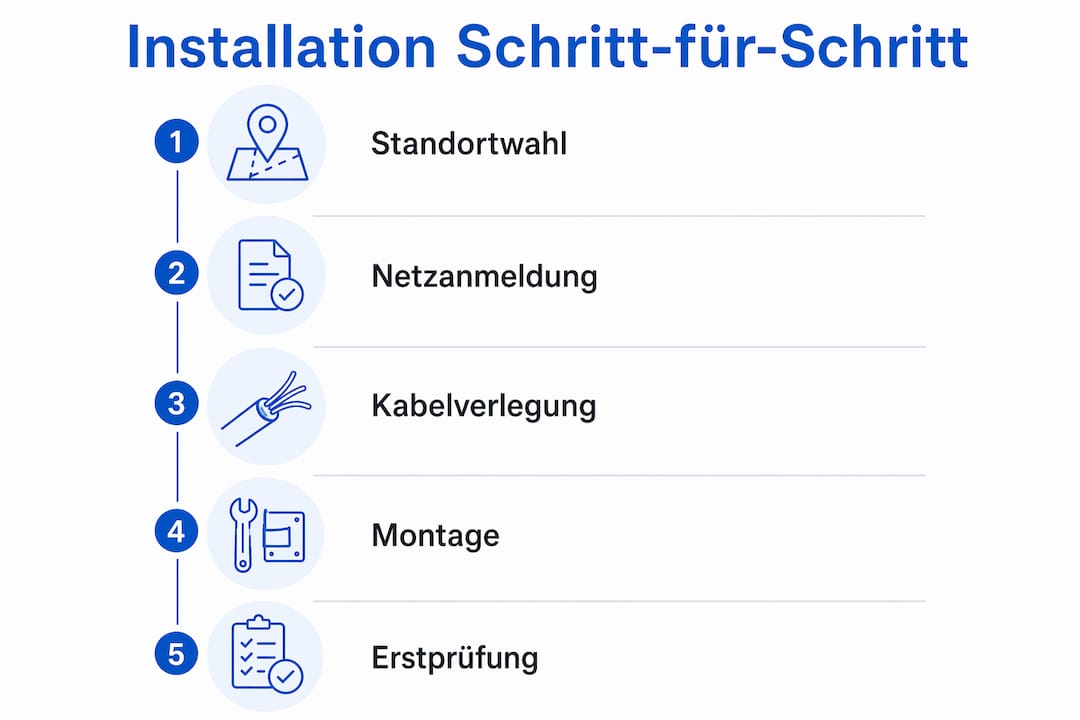

Wie läuft die fachgerechte Installation einer Ladestation im Außenbereich ab?
Eine normkonforme Montage folgt einer klaren Reihenfolge. Abweichungen davon führen fast immer zu Nacharbeiten oder Sicherheitsproblemen.
Vorbereitung
- Materialliste erstellen: Ladestation, Kabel (NYY-J), Schutzrohr, Fundamentbeton, Montagematerial, FI-Schalter, Leitungsschutzschalter.
- Werkzeug bereitstellen: Erdbohrer oder Bagger für Kabelgraben, Schlagbohrmaschine, Wasserwaage, Drehmomentschlüssel.
- Netzanmeldung einreichen: Formular beim örtlichen Netzbetreiber einreichen, Wartezeit einplanen.
Montage und Verkabelung
- Fundament gießen: Bei freistehenden Säulen Betonfundament nach Herstellervorgabe erstellen, Ankerschrauben einsetzen, Aushärtezeit von mindestens 48 Stunden einhalten.
- Kabelgraben ausheben: Tiefe 60–80 cm, Schutzrohr einlegen, Kabel einziehen, Graben mit Sand abdecken, dann mit Erde verfüllen.
- Kabel in den Verteilerkasten führen: Zugentlastung am Eingang der Station sicherstellen, Kabel nicht auf Zug verlegen.
- Ladestation montieren: Auf Fundament oder Wandhalterung befestigen, Ausrichtung mit Wasserwaage prüfen, alle Schrauben mit Drehmoment nach Herstellerangabe anziehen.
- Elektrischen Anschluss herstellen: Phasen, Neutralleiter und Schutzleiter korrekt klemmen, Erdung prüfen.
Inbetriebnahme und Prüfung
- Sichtprüfung: Alle Kabelverbindungen, Gehäusedichtungen und Befestigungen kontrollieren.
- Isolationsmessung und Schutzleiterprüfung nach VDE 0100-600 durchführen. Diese Erstprüfung enthält Isolations- und Schutzleiterprüfungen und ist nicht optional.
- FI-Schalter testen: Auslösefunktion manuell prüfen.
- Funktionstest: Ladevorgang mit einem Testfahrzeug oder Testgerät starten, Ladeleistung und Kommunikation prüfen.
- Dokumentation: Prüfprotokoll erstellen und aufbewahren. Das Protokoll ist Voraussetzung für Garantieansprüche und behördliche Abnahmen.
Folgende Punkte sind bei der Inbetriebnahme besonders zu beachten:
- Prüfprotokoll nach VDE 0100-600 muss vom Elektriker unterschrieben werden.
- Lastmanagement aktivieren, wenn mehrere Ladepunkte am selben Anschluss hängen.
- Fernüberwachung einrichten, sofern die Station dies unterstützt.
- Standortbeschilderung anbringen: Hinweis auf Ladestation und ggf. Nutzungsbedingungen.
Für Zooanlagen und Parks mit mehreren Ladepunkten gilt: Dynamisches Lastmanagement ist bei begrenzter Netzanschlusskapazität unverzichtbar, um Überlastungen zu verhindern. Wer das übersieht, riskiert Abschaltungen im laufenden Betrieb.
Welche typischen Fehler treten bei der Outdoor-Installation im Freizeitpark auf?
Die häufigsten Probleme entstehen nicht durch schlechte Hardware, sondern durch Planungsfehler und übersprungene Schritte.
- IP-Schutzklasse unterschätzt: Eine IP54-Station reicht an exponierten Standorten nicht aus. Witterungseinflüsse übersteigen oft die Schutzklasse, weshalb Wetterschutzvorrichtungen zusätzlich zur IP-Zertifizierung nötig sind.
- Kabelführung ohne Zugentlastung: Kabel, die auf Zug verlegt sind, brechen an den Einführungspunkten. Mechanische Beanspruchungen und Witterung führen zu Kabelbrüchen, wenn Kabel unsachgemäß geführt werden.
- Lastmanagement vergessen: Wer mehrere Ladepunkte ohne Lastmanagement betreibt, überlastet den Hausanschluss. Das führt zu Sicherungsauslösungen und im schlimmsten Fall zu Netzstörungen.
- VDE-Erstprüfung übersprungen: Das Überspringen der vollständigen Inbetriebnahmeprüfung nach VDE 0100-600 ist ein häufiger Fehler. Er führt zu späteren Sicherheitsproblemen und zum Garantieverlust.
- Kein physischer Wetterschutz: Eine IP65-Station ohne Schutzdach altert schneller als eine IP54-Station mit Vordach. Beide Maßnahmen ergänzen sich, sie ersetzen sich nicht.
Outdoor-Installationen sind ein Gesamtsystem aus Ladestation, Verkabelung, Montage und Kabelmanagement. Schwächen vor allem im Kabelbereich führen häufig zu Ausfällen, die sich mit einfachen Maßnahmen bei der Erstinstallation hätten vermeiden lassen.
Regelmäßige Wartung ist kein Luxus. Eine nachhaltige Ladeinfrastruktur im Außenbereich erfordert neben der technischen Installation auch regelmäßige Kontrolle, um vorzeitige Ausfälle durch Umweltbelastungen zu vermeiden. Empfehlenswert ist eine Sichtprüfung zu Saisonbeginn und nach starken Unwetterereignissen.
Wichtige Erkenntnisse
Eine normkonforme Outdoor-Ladestation im Freizeitpark erfordert IP65-Schutz, VDE-geprüfte Verkabelung und eine Netzanmeldung ab 4,2 kW, um dauerhaft sicher und betriebsbereit zu bleiben.
| Thema | Details |
|---|---|
| Schutzklasse und Wetterschutz | IP65 plus physisches Schutzdach sind der zuverlässige Standard für Freizeitpark-Außenanlagen. |
| Netzanmeldung | Ab 4,2 kW ist die Anmeldung beim Netzbetreiber Pflicht, bei über 11 kW oft genehmigungspflichtig. |
| Verkabelung | NYY-J-Kabel in 60–80 cm Tiefe mit Schutzrohr schützen vor Frost, UV und mechanischer Beschädigung. |
| VDE-Erstprüfung | Die Prüfung nach VDE 0100-600 sichert Garantie und Betriebssicherheit und darf nicht übersprungen werden. |
| Lastmanagement | Mehrere Ladepunkte an einem Anschluss erfordern dynamisches Lastmanagement, um Überlastungen zu verhindern. |
Was ich nach Jahren im Outdoor-Bereich gelernt habe
Viele Betreiber fragen zuerst nach der besten Ladestation. Die ehrliche Antwort: Das Gerät selbst ist selten das Problem. Was Anlagen im Freizeitpark-Außenbereich wirklich killt, ist die Kombination aus unterschätztem Wetter, fehlender Wartungsroutine und einer Erstinstallation, bei der jemand Schritte übersprungen hat, weil der Zeitdruck groß war.
Ich habe Standorte gesehen, an denen eine technisch einwandfreie Station nach zwei Wintern ausgefallen ist, weil das Kabel an der Einführung auf Zug lag und niemand das bei der Abnahme geprüft hat. Und ich habe einfache Installationen gesehen, die nach fünf Jahren noch tadellos laufen, weil der Elektriker ein Schutzdach empfohlen und das Lastmanagement von Anfang an konfiguriert hat.
Für Freizeitparkbetreiber gilt: Die Gästezufriedenheit beim Aufladen hängt direkt davon ab, ob die Station verfügbar ist. Eine ausgefallene Ladestation ist kein kleines Ärgernis. Sie ist ein sichtbares Signal, dass der Betrieb nicht funktioniert.
Mein Rat: Planen Sie das Budget nicht nur für die Hardware, sondern auch für eine jährliche Wartung und eine Saisonprüfung. Das ist kein Aufwand. Das ist Betriebssicherheit.
— aecharge.brand
Aecharge: Outdoor-Ladestationen für Freizeitparks
Aecharge bietet vollautomatische Ladestationen für den Außenbereich, die ohne App und ohne Registrierung funktionieren. Besucher zahlen direkt am Terminal per Karte, Apple Pay, Google Pay oder Girocard. Die Stationen laufen unbemannt und werden aus der Ferne überwacht, was den Betriebsaufwand für Freizeitparkbetreiber auf ein Minimum reduziert.
Aecharge entwickelt sein Angebot gezielt für Outdoor-Standorte weiter. Wer eine Ladestation als Zusatzservice für Besucher plant, findet bei Aecharge normkonforme Geräte und eine Beratung, die den gesamten Installationsprozess begleitet. Alle Details zu Produkten, Standortanforderungen und Kontaktmöglichkeiten gibt es auf aecharge.de.
FAQ
Was ist die Mindest-Schutzklasse für Outdoor-Ladestationen?
Für Außeninstallationen ist mindestens IP54 vorgeschrieben. An exponierten Standorten wie Freizeitparks wird IP65 oder höher empfohlen.
Ab wann muss eine Ladestation beim Netzbetreiber angemeldet werden?
Ab einer Anschlussleistung von 4,2 kW ist die Anmeldung beim örtlichen Netzbetreiber Pflicht. Bei über 11 kW ist oft zusätzlich eine Genehmigung erforderlich.
Welche Kabel werden für Outdoor-Ladestationen verwendet?
Empfohlen wird der Kabeltyp NYY-J mit UV-beständigem Mantel, verlegt in einem Schutzrohr in 60–80 cm Tiefe.
Was passiert, wenn die VDE-Erstprüfung übersprungen wird?
Das Überspringen der Prüfung nach VDE 0100-600 führt zu Sicherheitsrisiken, Garantieverlust und kann bei einem Schadensfall den Versicherungsschutz gefährden.
Braucht eine Outdoor-Ladestation ein Schutzdach?
Ja. Ein Schutzdach mit mindestens 20 cm Überstand reduziert Wetterbelastungen erheblich und verlängert die Lebensdauer der Station, auch wenn das Gehäuse bereits eine hohe IP-Schutzklasse hat.
