Eine wetterfeste Ladestation für den Außenbereich erfordert mindestens die Schutzart IP54 sowie einen normgerechten Fehlerstromschutz nach DIN VDE 0100-722, um dauerhaft sicher und zuverlässig zu funktionieren. Wer eine Outdoor-Ladestation wetterfest installieren möchte, steht vor konkreten technischen und rechtlichen Anforderungen, die in Deutschland verbindlich gelten. Das betrifft nicht nur klassische Wallboxen für Elektrofahrzeuge, sondern auch Powerbank-Ladestationen, die im Außenbereich von Unternehmen, Veranstaltungsgeländen oder öffentlich zugänglichen Standorten betrieben werden. Dieser Leitfaden zeigt dir, welche Schutzklassen, Normen und Montageschritte du kennen musst, damit deine Außenladestation dauerhaft hält und alle gesetzlichen Vorgaben erfüllt.
Welche IP-Schutzarten sind für eine wetterfeste Outdoor-Ladestation erforderlich?
Die IP-Schutzklasse ist die wichtigste technische Kennzahl für jede Ladestation für den Außenbereich. Sie beschreibt, wie gut ein Gehäuse gegen Staub und Wasser geschützt ist. Für den Einsatz im Freien gilt: mindestens IP54 schützt gegen Staubablagerungen und Spritzwasser aus allen Richtungen. Das reicht für überdachte oder windgeschützte Standorte, ist aber nicht für alle Außenbedingungen ausreichend.
Bei rauen Bedingungen, also bei starkem Regen, Schnee oder direkter Witterungsexposition, empfiehlt sich IP55 bis IP66. IP66 bedeutet vollständiger Schutz gegen Staub und starke Wasserstrahlen aus beliebiger Richtung. Das ist der Standard, den du für exponierte Standorte ohne Überdachung ansetzen solltest.
Wichtig: Die IP-Zahl allein reicht nicht. UV-Strahlung, Hitze und Frost greifen Gehäusematerialien, Dichtungen und Kabelisolierungen über Zeit an, auch wenn die IP-Klasse formal stimmt. Ein Gehäuse aus UV-stabilisiertem Polycarbonat oder Edelstahl hält deutlich länger als ein Standard-Kunststoffgehäuse. Hersteller, die ihr Produkt schlicht als "für Außen geeignet" bewerben, liefern damit keine Garantie für Langlebigkeit unter deutschen Witterungsbedingungen.
Der Standort selbst ist ein aktiver Schutzfaktor. Ein Vordach, ein Carport oder ein Wandvorsprung reduziert die direkte Regenbelastung erheblich und verlängert die Lebensdauer der Station spürbar. Tropfkanten über dem Gehäuse verhindern, dass Wasser an der Wand entlangläuft und in Kabeldurchführungen eindringt.
Profi-Tipp: Plane die Kabeleinführung immer von unten oder mit einer nach unten gerichteten Schlaufe. So kann Wasser nicht durch das Kabel in das Gehäuse laufen, selbst wenn die Kabelverschraubung minimal undicht wird.
Die wichtigsten Schutzklassen im Überblick:
- IP54: Schutz gegen Staub (kein vollständiger Schutz) und Spritzwasser aus allen Richtungen. Geeignet für überdachte Außenbereiche.
- IP55: Wie IP54, aber mit Schutz gegen Strahlwasser. Empfohlen für teilweise exponierte Standorte.
- IP65: Vollständiger Staubschutz und Schutz gegen Strahlwasser. Gut für offene Außenbereiche.
- IP66: Vollständiger Staubschutz und Schutz gegen starke Wasserstrahlen. Standard für dauerhaft exponierte Standorte.
Welche elektrotechnischen Normen gelten bei der Installation einer Außenladestation?
Die normative Grundlage für jede Ladestation im Außenbereich bildet in Deutschland die DIN VDE 0100-722. Diese Norm regelt die Anforderungen an Stromkreise für das Laden von Elektrofahrzeugen, gilt aber sinngemäß auch für andere Ladesysteme im Außenbereich. Der kritischste Punkt: der Fehlerstromschutz.
FI Typ A reicht nicht aus, wenn Gleichfehlerströme auftreten können. Die Norm schreibt vor, dass Gleichfehlerströme ab 6 mA erkannt und abgeschaltet werden müssen. Die zulässigen Lösungen sind:
- FI Typ B: Erkennt Wechsel- und Gleichfehlerströme. Teurer, aber die sicherste Lösung für alle Anwendungsfälle.
- FI Typ A EV mit DC-Überwachung: Kombiniert einen Standard-FI Typ A mit einer integrierten DC-Fehlerstromüberwachung. Kostengünstiger und bei vielen modernen Ladestationen bereits integriert.
- Separater Stromkreis: Die Ladestation muss auf einem eigenen, abgesicherten Stromkreis betrieben werden. Kein Zusammenlegen mit anderen Verbrauchern.
Die Erstprüfung nach DIN VDE 0100-600 ist vor jeder Inbetriebnahme verpflichtend. Sie umfasst die Prüfung der Schutzleiterdurchgängigkeit, die Isolationsmessung und den RCD-Test. Ohne dieses Prüfprotokoll darf die Anlage nicht in Betrieb gehen.
| Norm | Anforderung | Relevanz |
|---|---|---|
| DIN VDE 0100-722 | Fehlerstromschutz, Stromkreisanforderungen | Pflicht für alle Außenladestationen |
| DIN VDE 0100-600 | Erstprüfung vor Inbetriebnahme | Pflicht, Dokumentation erforderlich |
| IP-Schutzklasse | Mindestens IP54, besser IP65/IP66 | Technische Mindestanforderung |
Für die Zuleitung gelten ebenfalls klare Vorgaben. Der Leitungsquerschnitt richtet sich nach der Absicherung und der Leitungslänge. Bei Erdverlegung sind Schutzrohre und Leerrohre Pflicht, um die Leitung mechanisch zu schützen und spätere Nachrüstungen zu ermöglichen. Ein separater Leitungsschutzschalter im Verteiler sichert den Stromkreis zusätzlich ab.
Profi-Tipp: Plane bei der Erdverlegung immer ein zusätzliches Leerrohr ein. Wenn du die Ladekapazität später erweiterst oder ein zweites Gerät hinzufügst, sparst du dir eine kostspielige Aufgrabung.

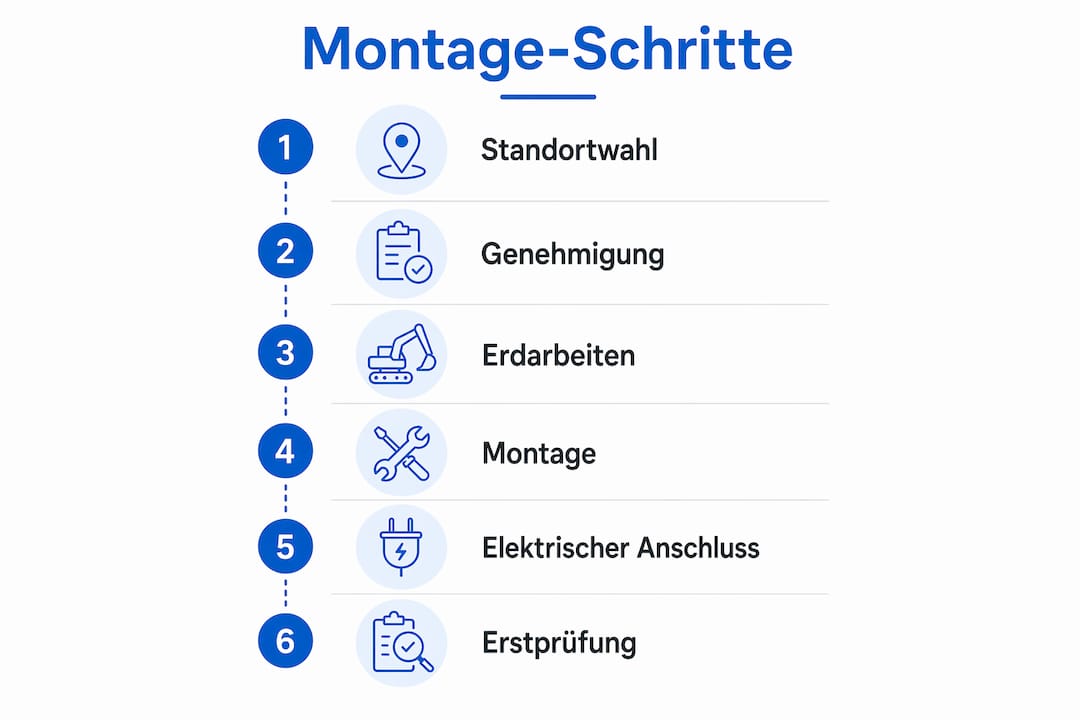

Schritt-für-Schritt-Anleitung zur Montage einer wetterfesten Außenladestation
Die Montage einer sicheren Ladestation für draußen folgt einer klaren Reihenfolge. Abkürzungen an dieser Stelle führen direkt zu Sicherheitsrisiken oder Normverstößen.
Schritt 1: Standortanalyse und Planung
Wähle einen Standort mit möglichst viel natürlichem Schutz. Ein Vordach oder eine Wandnische reduziert die Witterungsbelastung erheblich. Prüfe die Entfernung zum Verteilerkasten, da längere Leitungswege größere Kabelquerschnitte erfordern.
Schritt 2: Genehmigung und Anmeldung beim Netzbetreiber
In Deutschland muss jede neue Ladestation beim zuständigen Netzbetreiber angemeldet werden. Das gilt auch für kleinere Systeme. Die Anmeldung erfolgt vor der Installation, nicht danach.
Schritt 3: Erdarbeiten und Kabelverlegung
Verlege die Zuleitung im Erdreich in einem Schutzrohr mit mindestens 60 cm Tiefe. Plane ein zusätzliches Leerrohr für spätere Erweiterungen ein. Verwende für Außenanlagen geeignete Kabel mit UV-beständiger Isolierung.
Schritt 4: Montage der Ladestation
Die empfohlene Montagehöhe liegt bei 1,20 bis 1,40 m Gehäusemitte. Diese Höhe verhindert direkten Schnee- und Spritzwasserkontakt am Stecker und erleichtert die Bedienung. Verwende ausschließlich korrosionsgeschützte Befestigungsmittel, also Edelstahlschrauben und verzinkte Dübel.
Die Kabeleinführung erfolgt von unten mit einer nach unten gerichteten Schlaufe vor dem Gehäuse. Alle Kabeldurchführungen werden mit geeigneten Kabelverschraubungen wasserdicht abgedichtet.
Schritt 5: Elektrischer Anschluss durch Elektrofachbetrieb
Nur ein eingetragener Elektrofachbetrieb darf in Deutschland den elektrischen Anschluss herstellen. Das ist keine Empfehlung, sondern gesetzliche Pflicht. Der Fachbetrieb installiert den FI-Schutzschalter, den Leitungsschutzschalter und stellt den Anschluss an den separaten Stromkreis her.
Schritt 6: Erstprüfung und Inbetriebnahme
Nach dem Anschluss führt der Elektrofachbetrieb die Erstprüfung nach DIN VDE 0100-600 durch und erstellt das Prüfprotokoll. Erst nach erfolgreicher Prüfung und Dokumentation darf die Station in Betrieb genommen werden.
Checkliste für die Montage:
- Korrosionsgeschützte Befestigungsmittel verwenden
- Kabeleinführung von unten mit Tropfschlaufe
- Alle Durchführungen wasserdicht abdichten
- Montagehöhe 1,20 bis 1,40 m einhalten
- Prüfprotokoll vom Elektrofachbetrieb anfordern und aufbewahren
Profi-Tipp: Fotografiere den Verlauf aller Kabel und Rohre vor dem Verfüllen der Erdgräben. Diese Dokumentation ist bei späteren Arbeiten am Standort unverzichtbar und kann Schäden durch versehentliches Aufgraben verhindern.
Häufige Fehler bei der wetterfesten Installation und wie du sie vermeidest
Viele Installationen scheitern nicht an der Technik, sondern an vermeidbaren Planungsfehlern. Die folgende Liste zeigt die häufigsten Probleme und ihre Lösungen.
- Falscher oder fehlender FI-Schutzschalter: Ein FI Typ A ohne DC-Überwachung erkennt Gleichfehlerströme nicht. Das ist ein direktes Sicherheitsrisiko und ein Normverstoß. Lösung: FI Typ B oder FI Typ A EV mit integrierter DC-Überwachung einsetzen.
- Zu niedrige Montagehöhe: Stationen, die unter 1,00 m montiert werden, sind bei Schneefall direkt betroffen. Spritzwasser und Schmutz beschleunigen den Verschleiß erheblich.
- Falsche IP-Klasse für den Standort: Ein Gerät mit IP44 ist für überdachte Innenbereiche geeignet, nicht für offene Außenstandorte. Prüfe die IP-Klasse immer gegen die tatsächlichen Standortbedingungen.
- Fehlende Dokumentation der Erstprüfung: Ohne Prüfprotokoll kann die normgerechte Installation im Schadensfall nicht nachgewiesen werden. Das führt zu Versicherungs- und Haftungsproblemen.
- Mangelndes Wassermanagement: Viele Installationen scheitern, weil nur auf die IP-Zahl geschaut wird und nicht auf realistische Wasserpfade. Wasser läuft an Wänden entlang, sammelt sich in Kabelkanälen und findet Wege durch scheinbar dichte Durchführungen.
- Falsche Materialwahl bei der Befestigung: Standardschrauben aus Stahl rosten innerhalb weniger Jahre und können das Gehäuse beschädigen. Verwende ausschließlich Edelstahl oder verzinktes Material.
Eine wetterfeste Installation ist immer ein System aus Schutzklasse, Standortwahl, Wassermanagement und normgerechtem Fehlerstromschutz. Wer nur einen dieser Punkte vernachlässigt, riskiert Ausfälle und Haftungsrisiken.
Profi-Tipp: Lass den Standort vor der Montage bei Regen beobachten. So erkennst du, wo Wasser abläuft, wo es sich staut und welche Flächen besonders stark beansprucht werden. Diese Information ist wertvoller als jede technische Spezifikation.
Wie läuft die normgerechte Prüfung vor der Inbetriebnahme ab?
Die Erstprüfung nach DIN VDE 0100-600 ist kein optionaler Qualitätscheck, sondern gesetzliche Pflicht. Sie muss von einem qualifizierten Elektrofachbetrieb durchgeführt und schriftlich dokumentiert werden. Qualitätsprüfungen vor Inbetriebnahme decken verdeckte Mängel auf, die bei der Sichtprüfung nicht erkennbar sind.
Die Prüfung umfasst folgende Schritte:
- Sichtprüfung: Kontrolle aller sichtbaren Komponenten auf Beschädigungen, korrekte Montage und Kennzeichnung.
- Schutzleiterdurchgängigkeit: Messung des Widerstands im Schutzleiter. Unterbrechungen im Schutzleiter sind ein direktes Sicherheitsrisiko.
- Isolationsmessung: Prüfung der Isolierung aller Leiter gegen Erde. Feuchtigkeitsschäden oder Beschädigungen der Isolierung werden hier erkannt.
- RCD-Test: Funktionsprüfung des Fehlerstromschutzschalters. Der FI muss bei definiertem Fehlerstrom innerhalb der vorgeschriebenen Zeit auslösen.
- Spannungsmessung und Phasenprüfung: Kontrolle der korrekten Verdrahtung und Spannungsversorgung.
| Prüfschritt | Zweck | Ergebnis |
|---|---|---|
| Schutzleiterdurchgängigkeit | Schutzleiter auf Unterbrechung prüfen | Messwert in Ohm |
| Isolationsmessung | Isolierungsschäden erkennen | Messwert in Megaohm |
| RCD-Test | FI-Funktion bestätigen | Auslösezeit in Millisekunden |
| Spannungsmessung | Korrekte Verdrahtung prüfen | Spannung in Volt |
Das Prüfprotokoll ist mehr als ein Formaldokument. Es ist der Nachweis gegenüber Versicherungen, Behörden und im Schadensfall gegenüber Gerichten, dass die Anlage normgerecht übergeben wurde. Bewahre es dauerhaft auf und übergib eine Kopie an den Standortverantwortlichen.
Wichtigste Erkenntnisse
Eine wetterfeste Außenladestation erfordert die Kombination aus mindestens IP54, normgerechtem Fehlerstromschutz nach DIN VDE 0100-722 und einer dokumentierten Erstprüfung nach DIN VDE 0100-600.
| Punkt | Details |
|---|---|
| IP-Schutzklasse wählen | Mindestens IP54 für überdachte Standorte, IP65 oder IP66 für offene Außenbereiche. |
| Fehlerstromschutz normgerecht umsetzen | FI Typ B oder FI Typ A EV mit DC-Überwachung ist Pflicht nach DIN VDE 0100-722. |
| Montagehöhe einhalten | Gehäusemitte bei 1,20 bis 1,40 m verhindert Schnee- und Spritzwasserkontakt. |
| Elektrofachbetrieb beauftragen | Nur eingetragene Elektrofachbetriebe dürfen in Deutschland den Anschluss herstellen. |
| Erstprüfung dokumentieren | Das Prüfprotokoll nach DIN VDE 0100-600 ist Pflicht und schützt vor Haftungsrisiken. |
Was ich nach Jahren im Außenbereich gelernt habe
Wenn ich auf Installationen zurückblicke, die Probleme gemacht haben, war der Auslöser fast nie die Technik selbst. Es war die Kombination aus einem scheinbar harmlosen Planungsfehler und einer Witterungssituation, die niemand vorhergesehen hat. Eine Station mit IP55, montiert ohne Überdachung an einer Nordwand mit direktem Regenabfluss von oben, hat nach zwei Wintern Feuchtigkeitsschäden gezeigt, obwohl die IP-Klasse formal ausreichend war.
Was mich dabei am meisten überrascht hat: Die meisten dieser Schäden wären durch eine einfache Standortbegehung bei Regen vermeidbar gewesen. Wasser verhält sich an Gebäuden anders als auf dem Papier. Es läuft Fugen entlang, sammelt sich in Ecken und findet Wege durch Durchführungen, die trocken einwandfrei aussehen.
Meine klare Empfehlung: Behandle den Standort als System, nicht die Station als Einzelprodukt. Die IP-Zahl ist der Ausgangspunkt, nicht das Ziel. Ein Vordach, eine korrekte Kabelführung mit Tropfschlaufe und korrosionsgeschützte Befestigung kosten wenig und verlängern die Lebensdauer um Jahre. Wer an diesen Details spart, zahlt später mit Ausfällen und Reparaturkosten.
Zum Thema Fehlerstromschutz habe ich eine klare Haltung: FI Typ B ist teurer, aber er schläft ruhig. Wer bei diesem Punkt auf die günstigste Lösung setzt, trägt ein Risiko, das sich im Schadensfall nicht durch Einsparungen rechtfertigen lässt. Beauftrage immer einen qualifizierten Elektrofachbetrieb, der das Prüfprotokoll erstellt und unterschreibt. Das ist keine Bürokratie, sondern dein Schutz.
— aecharge.brand
Wetterfeste Powerbank-Ladestationen für deinen Standort mit Aecharge
Aecharge bietet vollautomatische Powerbank-Ladestationen für den Außenbereich, die speziell für den Einsatz auf privatem Gelände konzipiert sind. Die Stationen laufen ohne App und ohne Registrierung, werden fernüberwacht und sind für den Dauerbetrieb im Freien ausgelegt. Für Unternehmer und Standortmanager, die ihren Gästen oder Kunden eine zuverlässige Lademöglichkeit bieten möchten, ist das eine direkte und unkomplizierte Lösung. Aecharge übernimmt die technische Beratung zur wetterfesten Installation und begleitet dich von der Standortplanung bis zur Inbetriebnahme. Sprich uns an und erfahre, wie eine Outdoor-Ladestation an deinem Standort konkret aussehen kann.
FAQ
Was ist die Mindest-IP-Schutzklasse für eine Outdoor-Ladestation?
Für Ladestationen im Außenbereich gilt IP54 als Mindestanforderung. Bei exponierten Standorten ohne Überdachung empfiehlt sich IP65 oder IP66.
Darf ich eine Außenladestation selbst installieren?
Nein. In Deutschland darf der elektrische Anschluss einer Ladestation ausschließlich durch einen eingetragenen Elektrofachbetrieb erfolgen. Das gilt auch für kleinere Systeme und Powerbank-Stationen.
Welcher FI-Schutzschalter ist für Außenladestationen vorgeschrieben?
Nach DIN VDE 0100-722 ist ein Schutz gegen Gleichfehlerströme ab 6 mA Pflicht. Zulässig sind FI Typ B oder FI Typ A EV mit integrierter DC-Fehlerstromüberwachung.
Was passiert, wenn die Erstprüfung fehlt?
Ohne dokumentierte Erstprüfung nach DIN VDE 0100-600 kann die normgerechte Installation im Schadensfall nicht nachgewiesen werden. Das führt zu Problemen mit Versicherungen und kann zu persönlicher Haftung führen.
Wie hoch sollte eine Outdoor-Ladestation montiert werden?
Die Gehäusemitte sollte bei 1,20 bis 1,40 m liegen. Diese Höhe verhindert direkten Kontakt mit Schnee und Spritzwasser und erleichtert gleichzeitig die Bedienung.
